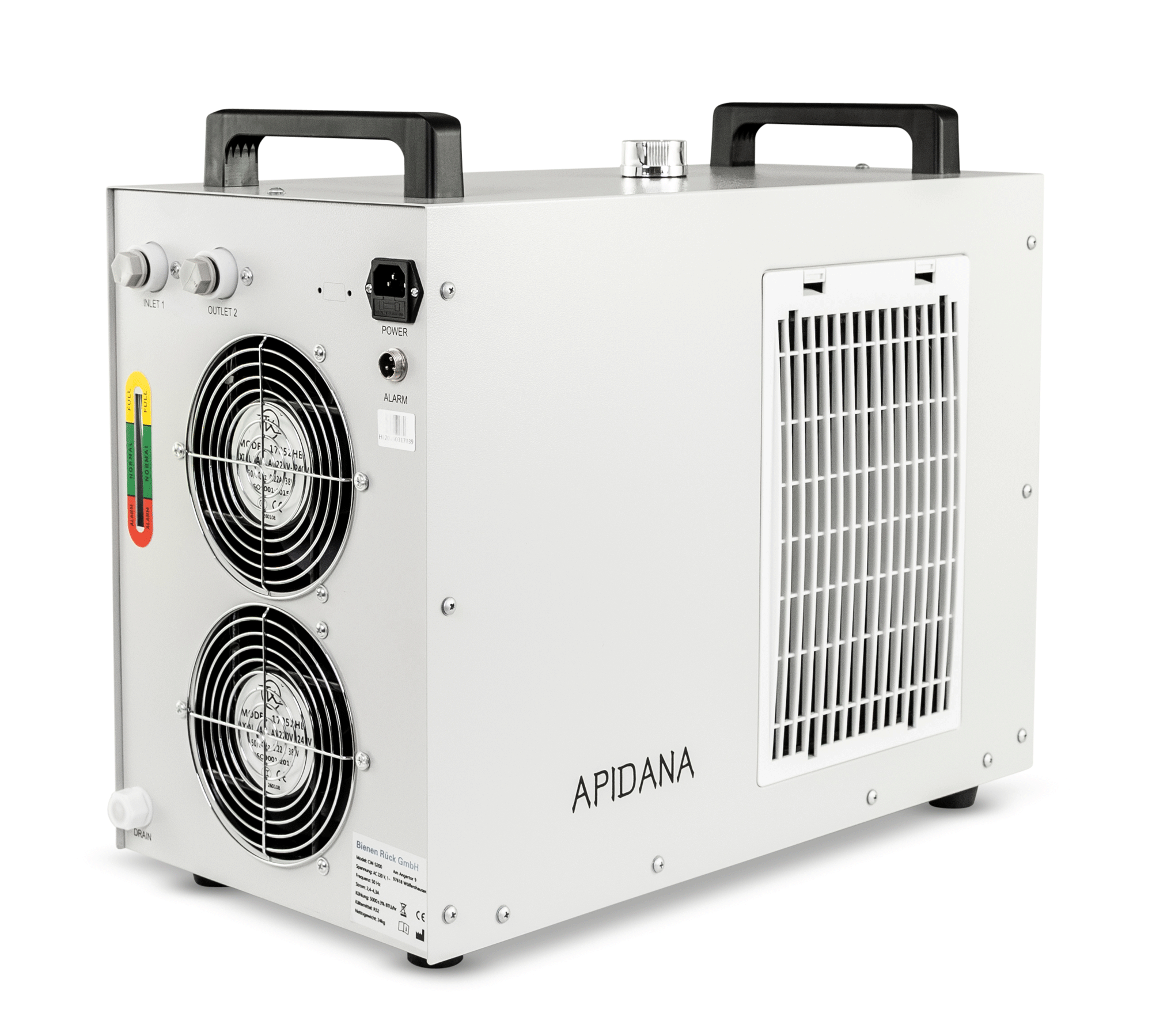

ApiDana® Durchlauf-Kühl- & Heizgerät

Präzise Temperierung für doppelwandige Behälter

Das ApiDana® Durchlauf-Kühl- und Heizgerät ermöglicht die gezielte und zuverlässige Temperierung von Wasser in einem geschlossenen Kreislaufsystem. Das Gerät kann sowohl zum Kühlen als auch zum Erwärmen eingesetzt werden und eignet sich insbesondere für doppelwandige Behälter sowie geeignete Kapillarrohrmatten.

Eine integrierte Umwälzpumpe fördert das temperierte Wasser durch den Doppelmantel des angeschlossenen Behälters. Dort nimmt das Wasser Wärme auf oder gibt Wärme ab und wird anschließend zum Kühl- und Heizgerät zurückgeführt. Dieser Kreislauf läuft kontinuierlich und ermöglicht eine möglichst gleichmäßige Temperierung des Behälterinhalts.

Ideal für die Honigverarbeitung

In der Imkerei eignet sich das ApiDana® Kühl- und Heizgerät besonders zur kontrollierten Temperierung von Honig.

Durch die Kühlfunktion kann der Honig gezielt auf die gewünschte Verarbeitungstemperatur gebracht werden. Eine kontrollierte Kühlung kann den Kristallisationsprozess unterstützen und ermöglicht eine bessere Steuerung der weiteren Honigverarbeitung.

Die Heizfunktion kann beispielsweise zum schonenden Erwärmen oder Warmhalten von Honig eingesetzt werden.

Damit lassen sich Kühl- und Heizaufgaben mit nur einem Gerät durchführen.

Vorteile auf einen Blick

• Kühlen und Heizen mit einem Gerät

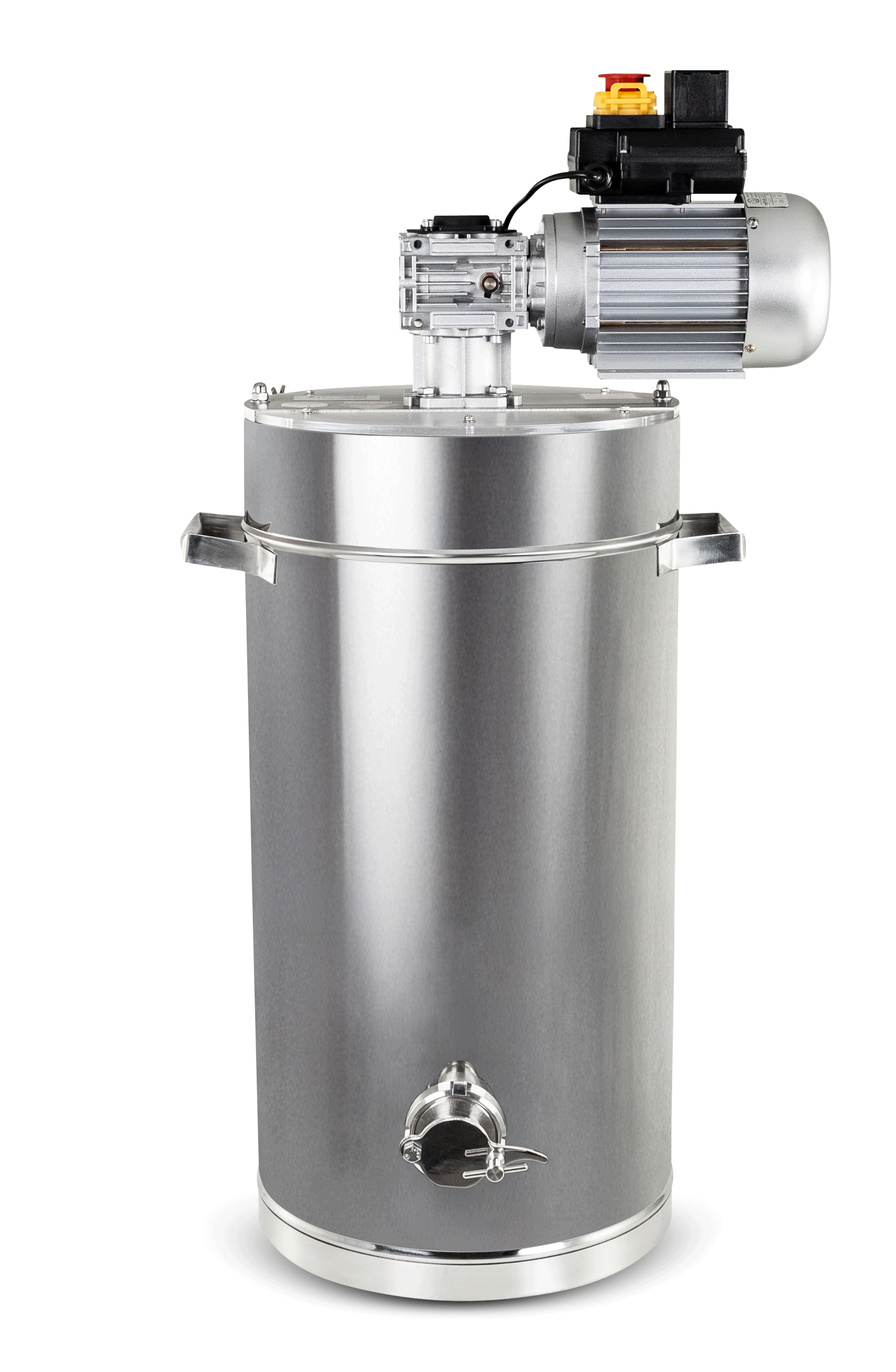

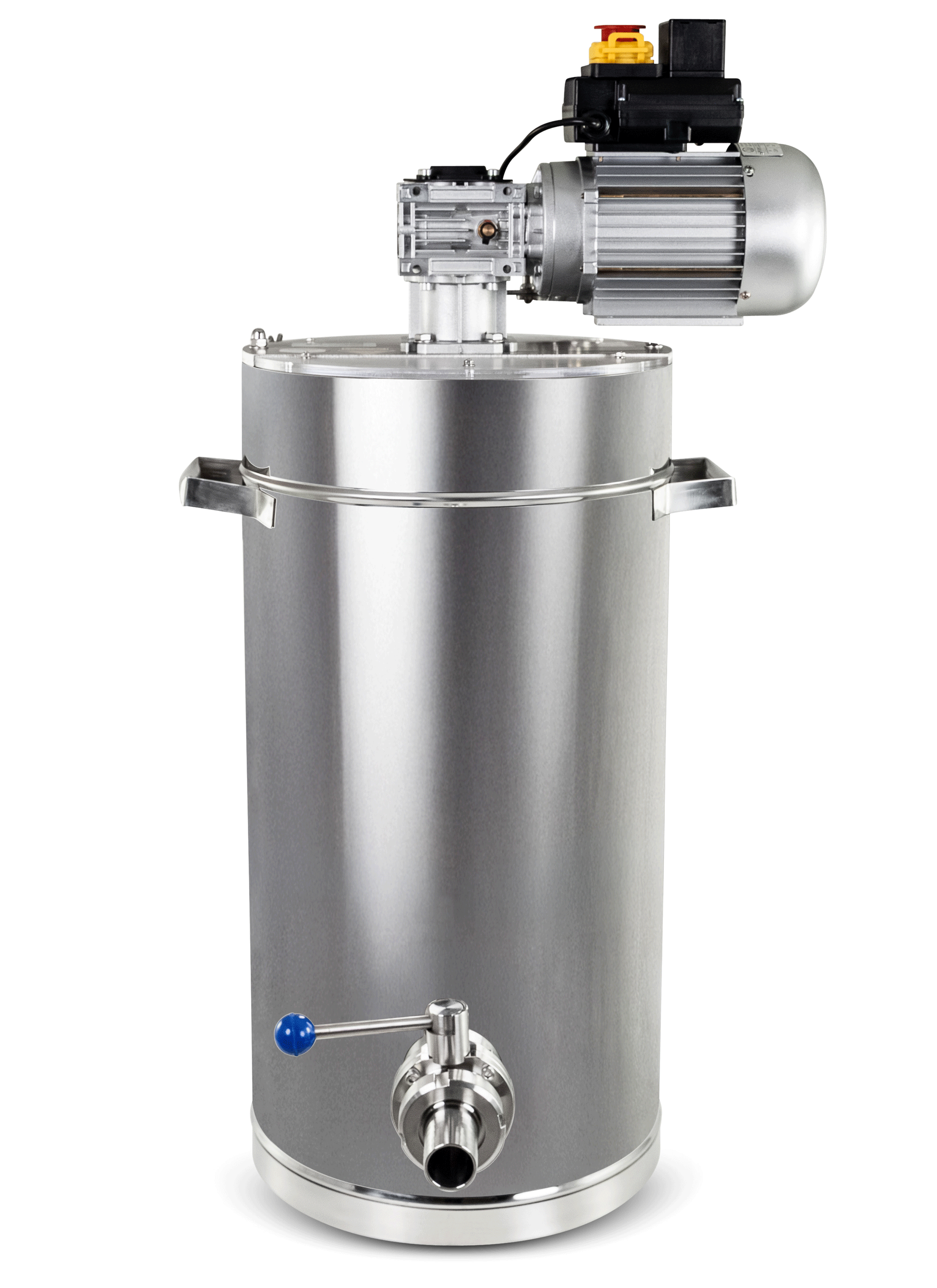

• Für doppelwandige Behälter geeignet

• Für geeignete Kapillarrohrmatten verwendbar

• Ideal zur Temperierung bei der Honigverarbeitung

• Temperaturbereich von 10 bis 70 °C

• Hohe Temperaturregelgenauigkeit von ± 0,3 °C

• Integrierte Umwälzpumpe

• Pumpenleistung 55 W

• Fördermenge bis 16 l/min

• Maximale Förderhöhe 16 m

• Nenn-Kühlleistung 1,75 kW

• Integrierter Wassertank mit 6 Liter Volumen

• Schnellanschlüsse für Ø 8, Ø 10 und Ø 12 mm

Funktionsweise

Das Gerät arbeitet mit einem Wasserkreislauf:

1. Das Wasser wird im Gerät auf die eingestellte Temperatur gekühlt oder erwärmt.

2. Die integrierte Umwälzpumpe fördert das temperierte Wasser zum angeschlossenen doppelwandigen Behälter bzw. zur Kapillarrohrmatte.

3. Im Doppelmantel wird Wärme aufgenommen oder abgegeben.

4. Das Wasser fließt über den Rücklauf wieder zum Gerät zurück.

5. Der Kreislauf beginnt erneut und läuft während des Betriebs kontinuierlich weiter.

Dadurch wird eine möglichst gleichmäßige und kontrollierte Temperierung ermöglicht.

Technische Daten

• Spannung / Frequenz: 220 V / 50 Hz

• Betriebsstrom: 0,5–4,8 A

• Gesamtleistung: 0,62 kW

• Kompressorleistung: 0,49 kW (0,7 PS)

• Nenn-Kühlleistung: 1,75 kW

• Pumpenleistung: 55 W

• Max. Förderhöhe: 16 m

• Max. Fördermenge: 16 l/min

• Kältemittel: R134a

• Temperaturregelgenauigkeit: ± 0,3 °C

• Temperaturbereich: 10–70 °C

• Drosselvorrichtung: Kapillarrohr

• Wasser-Ein- und -Auslass: Schnellanschluss Ø 8 / Ø 10 / Ø 12 mm

• Wassertankvolumen: 6 l

• Maschinenabmessungen (L × B × H): 560 × 285 × 470 mm

• Verpackungsabmessungen (L × B × H): 660 × 390 × 520 mm

• Nettogewicht: ca. 23 kg

• Bruttogewicht: ca. 26 kg

⚠️ Wichtiger Warnhinweis – Druckaufbau vermeiden

Vor der Inbetriebnahme muss sichergestellt werden, dass der angeschlossene doppelwandige Behälter bzw. die Kapillarrohrmatte für den Wasserkreislauf geeignet ist und sich darin kein unzulässiger Druck aufbauen kann.

Den mitgelieferten Absperrkugelhahn an der Wasserzuführung zum Behälter bzw. zur Kapillarrohrmatte montieren.

Bei der ersten Inbetriebnahme den Kugelhahn zunächst nur geringfügig öffnen und den Wasserdurchfluss anschließend langsam erhöhen.

Der Wasserrücklauf muss jederzeit frei und ungehindert möglich sein.

Der Rücklauf darf insbesondere nicht:

• abgesperrt,

• geknickt oder

• anderweitig blockiert werden.

Ein zu hoher Wasserdruck kann den Doppelmantel, die Kapillarrohrmatte, Schläuche oder Verbindungen beschädigen.

Vor jeder Verwendung sind sämtliche Anschlüsse und Leitungen auf festen Sitz, Dichtheit und freien Durchfluss zu kontrollieren.

Hinweis zur ersten Inbetriebnahme

Beim Einschalten startet zunächst die Umwälzpumpe.

Beim ersten Start kann sich noch Luft im Leitungssystem befinden. Dadurch kann kurzfristig ein Durchflussalarm ausgelöst werden.

Nach der ersten Inbetriebnahme muss das gesamte Wasserkreislaufsystem sorgfältig auf Undichtigkeiten und ordnungsgemäßen Durchfluss kontrolliert werden.

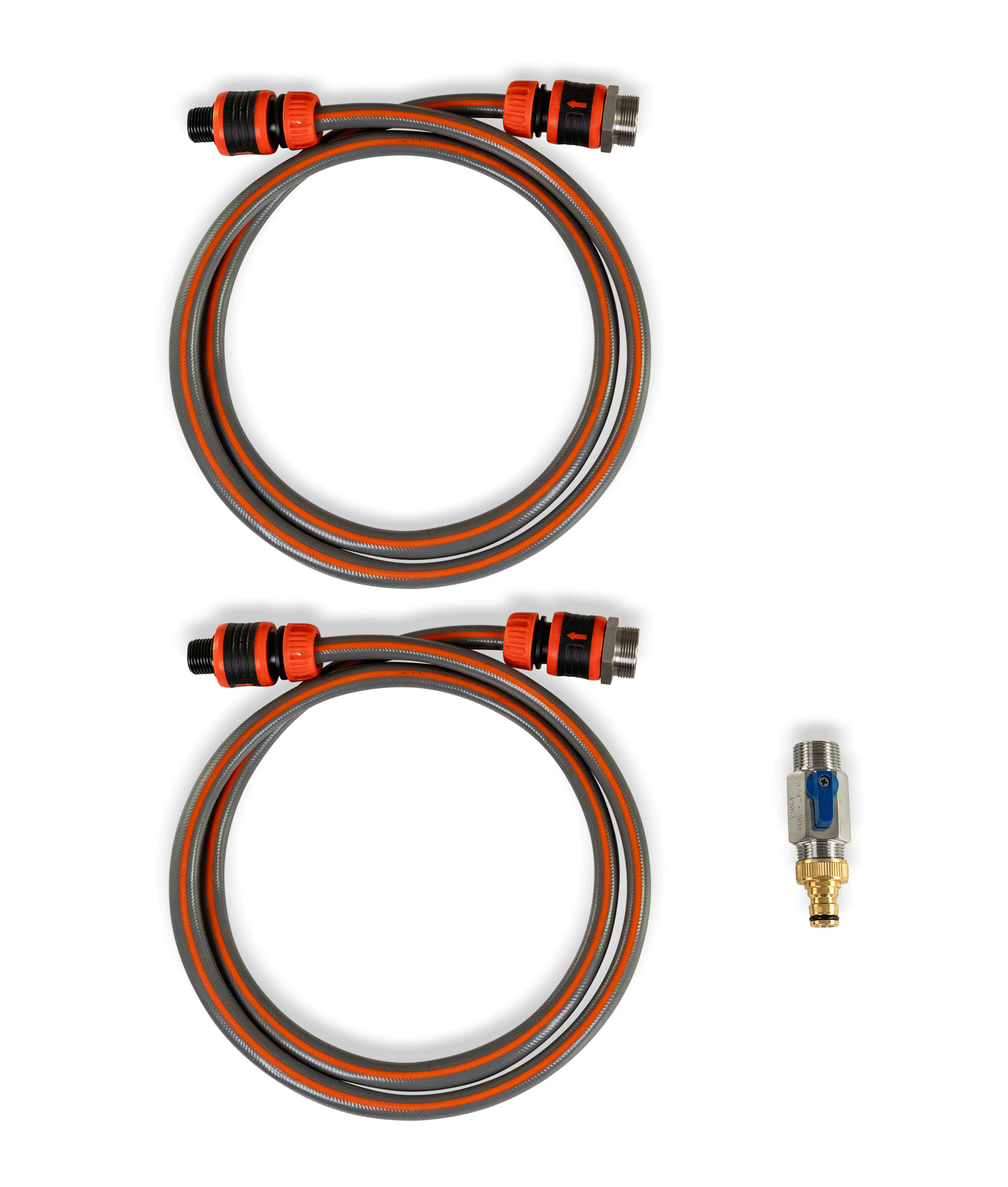

Lieferumfang

• 1 × ApiDana® Durchlauf-Kühl- & Heizgerät

• 1 × Absperrkugelhahn

Hinweis: Doppelwandiger Behälter, Kapillarrohrmatten und weiteres Anschlusszubehör sind nur Bestandteil des Lieferumfangs, wenn dies beim jeweiligen Angebot ausdrücklich angegeben ist.
